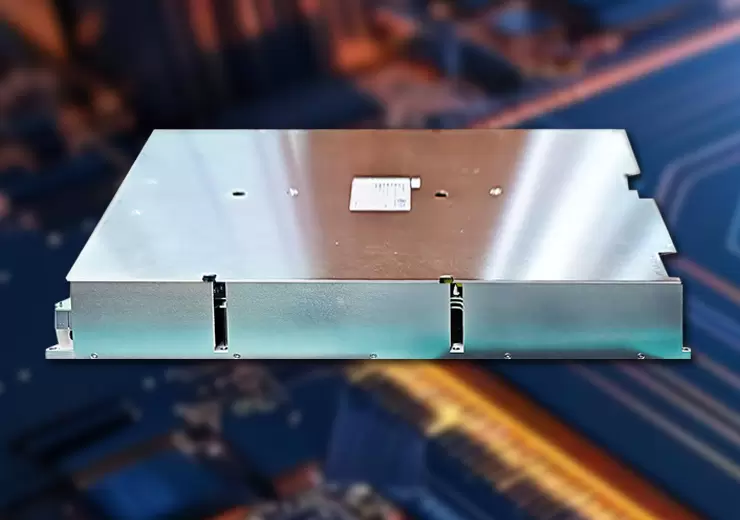

序号 | 项 目 | 技 术 指 标 | 单 位 | 备 注 |
1 | 工作温度 | -25 — +45(典型值25) | ℃ | |
2 | 储存温度 | -41 — +69 | ℃ | |
3 | 相对湿度 | ≤93 | % | 35℃温度环境 |
4 | 海拔高度 | ≤2000 | m | |
5 | 散热方式 | 传导水冷 | - | 冷却液入口温度≤25℃;流速≥20L/Min |
6 | 系统散热方式 | 传导水冷+系统风冷 | - | 冷却液入口温度≤35℃;流速≥20L/Min |
1、输入特性 | |||||
序号 | 项目 | 技 术 要 求 | 单 位 | 备注 | |
1.1 | 输入电压范围 | 187—480Vac | Vac | 三相交流电(无中线) | |
1.2 | 额定输入电压 | 208-380 | Vac | ||
1.3 | 输入电压频率 | 47—63(典型值为50/60) | Hz | ||
1.4 | 功率因数 | ≥0.95 | - | 额定输入、额定负载 | |
1.5 | 最大输入电流 | 72 | A | 额定负载 | |
1.6 | 输入浪涌电流 | <1.5 | 倍 | 最大输入浪涌峰值电流不超过额定电流1.5倍,` 注:由于EMI 电路所产生的us 级冲击电流不考虑。 | |
2、输出特性 | |||||
2.1 | 输出整定电压 | 250±3 | Vdc | 半载 | |
2.2 | 输出电压范围 | 10-250 | Vdc | 主路通过VR1外供0-5VDC对应10-250VDC | |
2.2 | 主输出电压精度 | ±3 | % | 全输入、全输出 | |
辅路输出电压精度 | ±3 | % | |||
2.3 | 输出电流范围 | 0-100 | A | 主路输出电流 ,输出10-100VDC对应20-100A,100-200VDC输出对应100A,200-250VDC恒功率20KW | |
0-12.5 | A | 辅路输出电流 | |||
2.4 | 整机效率 | ≥91 | % | 常温,380VAC输入/额定输出 | |
2.5 | 输出纹波及噪声 | ≤3000 | mVp-p | 示波器带宽应为20MHz,探头并联10u+104电容 | |
≤480 | mVp-p | ||||
2.6 | 主路动态特性 | 加载 | 10μs内输出由0加至满载 | - | 输出电压瞬间跌落或过冲最多不超过5%,且不造成电源异常工作及保护 |
抛载 | 10μs内输出由满载降为0 | - | |||
调制输出 | 调制频率5Hz~10kHz; 占空比20%~100% 输出功率设定50%,70%,90% 以上条件进行排列组合,测试各输出设定下情况 | - | |||
2.7 | 主路源调整率 | ≤±1 | % | ||
辅路源调整率 | ≤±1 | % | |||
2.8 | 主路负载调整率 | ≤±3 | % | ||
辅路负载调整率 | ≤±3 | % | |||
2.9 | SW开机延迟时间 | ≤800 | ms | 上电后,SW信号由高变低电平到输出电压建立的10%时间(空载启动) | |
2.10 | 开机延迟 | ≤12 | s | SW信号置低电平,从输入上电到输出电压建立的90%时间(空载启动) | |
2.11 | 输出上升时间 | ≤30 | ms | 输出电压从10%上升至90%时间(空载启动) | |
2.12 | 关断延迟 | ≤50 | ms | 在电源接收到控制接口SW信号由低变为高之后,应在50ms内停止工作; | |
2.13 | 主路输出电容放电时间 | ≤60 | s | 输入电压断开,在空载的情况下,输出端储能电容上的电压要在60s内降低到36V以下; | |
2.14 | 容性负载 | 1500 | uF | 全电压全负载范围 | |
2.15 | 温度系数 | ±0.02 | %/℃ | 额定输出电压、电流,全范围工作温度 | |
