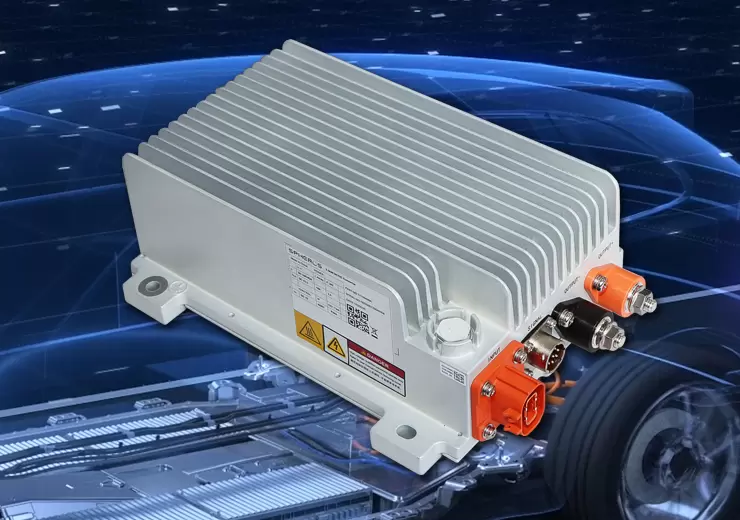

6kW车载DC/DC电源
本产品输入电压范围为450—1000Vdc，额定输出27.8Vdc/6000W(峰值功率6600W),通过系统集成散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯、定时唤醒功能。用于纯电动/混合动力/增程式等各种新能源汽车。
技术参数
| 项目 | 最小 | 典型 | 最大 | 单位 | 条件 |
| 环境条件 | |||||
| 工作温度 | -40 | 65 | 85 | ℃ | 底壳温度-40-60℃最大限流220A；60-80℃，每上升1度，降低2A；超过80℃，增每上升1度，降低5A；’超过100℃，上报过温报警并关机。 |
| 储存温度 | -40 | - | 85 | ℃ | |
| 相对湿度 | 5 | - | 90 | % | 正常工作时无冷凝 |
| 海拔高度 | 0 | - | 3000 | m | |
| 工作噪声 | ≤50 | dB | |||
| 散热方式 | 通过应用系统风扇散热（外部） | 风速5m/S，风向 | |||
| 防尘防水 | IP67 | ||||
| 输入特性 | |||||
| 额定输入电压 | 570 | Vdc | 输入端有防反接保护 | ||
| 输入电压范围 | 400 | 850 | Vdc | ||
| 最大输入电流 | - | - | 8.5 | A | 400Vdc输入，峰值输出功率3000W |
| 静态损耗电流 | - | - | 1 | mA | 辅助电源没有供电，电源不启动，主电源额定输入时供电、持续供电、关电瞬间情况下测试输入电流 |
| 输出特性 | |||||
| 额定输出电压 | 13.5 | Vdc | |||
| 额定输出电流 | 180 | A | 长时间最大工作电流 | ||
| 输出电流范围 | 0 | - | 180 | A | |
| 输出最大功率 | 2500 | W | |||
| 输出峰值功率 | 3000 | W | 峰值功率3000W工作6分钟 | ||
| 整机效率 | - | 93 | - | % | 额定输出电压满载，额定输入电压 |
| 温度系数 | - | - | ±0.02 | %/℃ | |
| 输出纹波及噪声 | - | - | 500 | mVp-p | 额定输入电压、额定输出半载以上、常温条件下测试，示波器带宽应为20MHz，探头并联10uF电解电容+104陶瓷电容。 |
| 开机启动时间 | - | - | 3 | S | |
| 输出上升时间 | - | - | 300 | ms | |
| 稳压精度 | - | - | ±3 | % | 在全部输入电压范围，温度范围，负载范围满足精度要求。 |
| 稳流精度 | - | - | ±3 | % | 在全部输入电压范围，温度范围，输出电流在满载180A下，精度是±3；输出电流在半载90A以下，精度是±2.7A。 |
