12kW车载DC/DC电源
本产品输入电压范围为450—900Vdc， 额定输出27.8Vdc/12KW，通过水冷散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯功能。适用于纯电动/混合动力/增程式等各种新能源汽车。
技术参数
| 项目 | 最小 | 典型 | 最大 | 单位 | 条件 |
| 环境条件 | |||||
| 工作温度 | -40 | - | 85 | ℃ | |
| 储存温度 | -40 | - | 105 | ℃ | |
| 相对湿度 | 5 | - | 95 | % | 正常工作时无冷凝 |
| 海拔高度 | 0 | - | 5500 | m | |
| 散热方式 | 配合客户系统 | ||||
| 输入特性 | |||||
| 额定输入电压 | 800 | Vdc | 输入端有防反接保护 | ||
| 输入电压范围 | 450 | - | 1000 | Vdc | |
| 最大输入电流 | - | - | 16 | A | 输入500V满载测试 |
| 静态损耗电流 | - | - | 3 | mA | 辅助电源没有供电，电源不启动时主电源额定输入情况下测试输入电流 |
| 输出特性 | |||||
| 额定输出电压 | 27.8 | Vdc | |||
| 整定输出电压 | 27.8±0.3 | Vdc | |||
| 输出电流范围 | 0 | - | 220 | A | 输入电压范围内，输出功率均能达到6KW |
| 最大输出电流 | 220 | A | 长时间最大工作电流 | ||
| 输出额定功率 | 6000 | W | |||
| 输出峰值功率 | 6600 | W | 峰值功率6600W工作6分钟 | ||
| 整机效率 | - | 94% | - | % | Vin=540Vdc，Ta=25℃ |
| 温度系数 | - | - | ±0.02 | %/℃ | |
| 输出纹波及噪声 | - | - | 600mV | mVp-p | 示波器带宽应为20MHz，探头并联10u+104电容；输出带100%负载以上条件下测试 |
| 开机启动时间 | - | - | 2 | s | |
| 输出上升时间 | - | - | 300 | ms | |
| A+信号到DCDC稳定输出时间 | - | - | 1.5 | s | |
| 稳压精度 | - | - | ±1 | % | 输出带载大于1%测试 |
| 稳流精度 | - | - | ±1 | % | |
| 定时唤醒功能 | - | - | - | - | 可以支持5min-24h自由设定定时唤醒功能 |
| 静态损耗电流 | - | - | 3 | mA | 在不接高压供电和24Vdc控制电时，输出端并接24Vdc蓄电池时的漏电流。 |
| 控制方式 | CAN控制/EN控制 | / | 控制电压范围，见备注1 | ||
| 容性负载 | 4500 | - | 45000 | uF | 普通铝电解电容。 |
| 动态响应电压过冲幅度 | ±15 | % | 30%～80%～30%负载变化,负载突变速率≤0.1A/us，负载的动态变化频率50Hz—5KHz。 | ||
| 输入连续开关机 | 支持 | / | 在控制信号给定及正常输出的情况下，输入可以满足1分钟之内连续通断5次的冲击，电源不会出现故障、损坏。 | ||
相关推荐
-
-
车载OBC 20kW本产品为20KW三相四线制车载充电机，输入电压为323-437Vac，高压输出范围为330-554Vdc。支持单相输入，输入电压范围 187-253Vac，单相输入时最大输出功率6.6KW。支持恒流充电、恒压充电、恒功率充电模式，内部采用成熟的软开关技术，结构紧凑、效率高、可靠性高、抗震能力强。 -

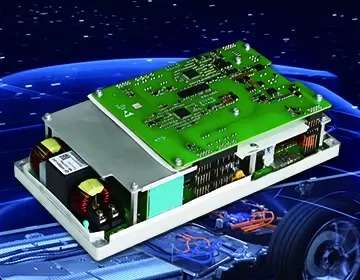

6kW车载DC/DC电源本产品输入电压范围为400—950Vdc，额定输出27.5Vdc/6000W(峰值功率6600W),通过系统集成液冷散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯、定时唤醒功能。适用于纯电动/混合动力/增程式等各种新能源汽车。 -

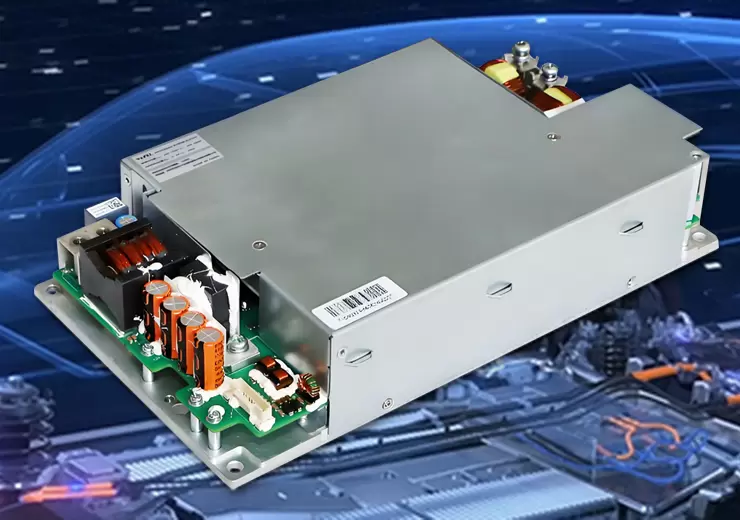

6kW车载DC/DC电源本产品输入电压范围为550—950Vdc，额定输出27.8Vdc/6000W(峰值功率6600W),通过系统集成液冷散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯、定时唤醒功能。适用于纯电动/混合动力/增程式等各种新能源汽车。 -

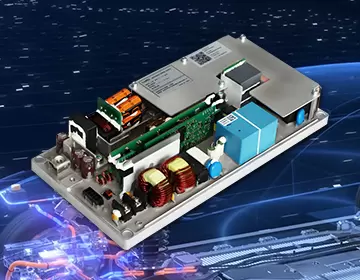

4.5kW车载DC/DC电源本产品输入电压范围为400—800Vdc， 额定输出27.8Vdc/4500W（峰值功率5000W），通过系统集成散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护、CAN通讯功能。适用于纯电动 /增程式等各种新能源汽车 -
