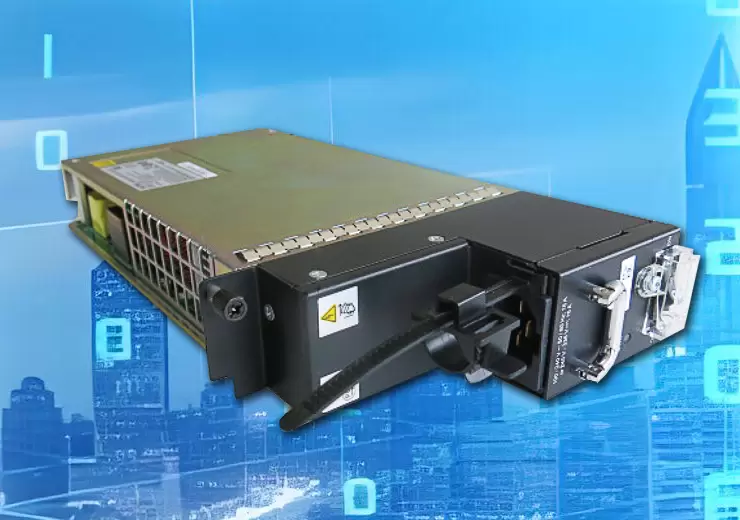

该电源模块能够完成交流到直流、直流到直流的转换， 90Vac～290Vac（额定110Vac/220Vac）、190Vdc-400Vdc（额定240Vdc/336Vdc）输入能正常工作, 额定53.5V直流输出的电源，支持1+0、5+5配置，5+5配置具备均流功能。工作温度-5度到65度（安规认证按照-5到65℃，PSU入风口温度）自带外壳,使用系统风扇散热，松不脱朝上电源下方进风上方出风，电源上报温度值给系统，系统根据上报温度自适应调节风速。该电源具有输入欠压、输入过压保护、输出过流保护、输出过压保护、过温保护等功能。该电源具有IIC通信功能，可上报电子标签。
| 环境条件 | |||
| 项 目 | 技术指标 | 单 位 | 备 注 |
| 工作温度 | -5—65（典型值25） | ℃ | 1、测试按照3200W验收，配合系统验收通过。 |
| 2、安规认证按照-5到65℃。 | |||
| 储存温度 | -40—85（典型值25） | ℃ | |
| 相对湿度 | 5—95 | % | 无冷凝 |
| 海拔高度 | -60—5000 | m | 1、1800~5000m，每升高220m工作温度降1℃； |
| 2、高海拔工作需求，满足CCC 5000m认证。 | |||
| 散热 | 1、 使用系统风扇散热，松不脱朝上电源下方进风上方出风，电源上报温度值给系统，系统根据上报温度自适应调节风速； 2、 电源配合系统完成风扇调速散热（PSU入风温度65℃，风速3.5m/s， PSU入风温度60℃，风速2m/s）； 3、 垂直90度； | ||
| 输入特性 | |||
| 输入电压范围 | 90—290 | Vac | 1、支持110V/220Vac供电，240V/336V高压直流供电，支持AC和HVDC的混供，支持110Vac双火线供电。 2、能长期承受有效值为318Vac的交流电压输入，可以不工作但不损坏，试验按48小时要求验收。 |
| 190-400 | Vdc | ||
| 输入额定电压 | 100—240 | Vac | 1、不区分直流正、负端与L、N的对应关系，极性反接能正常工作，240Vdc/336Vdc取得安规认证。 2、可以承受410Vdc/2小时正常不损坏，器件不做降额要求 |
| 240/336 | Vdc | ||
| 交流输入电压频率 | 45—65（典型值50/60） | Hz | |
| 交流输入制式 | 单相三线制输入 | / | 支持单相三线制输入，支持110Vac双火线输入，电源L、N线上都需要有保险。 |
| 最大输入电流 | 16 | A | 输入电压220Vac，3200W； 输入电压100Vac，1400W； 输入电压240Vdc，3200W； 输入电压336Vdc，3200W。 |
| 输出特性 | |||
| 输出额定功率 | 3200 | W | Vin>200Vac |
| Vin>200Vdc | |||
| 3000 | 200Vac>Vin>180Vac | ||
| 190VDC-200Vdc | |||
| 1400 | 90Vac>Vin>180Vac | ||
| 输出额定电流 | 59.8 | A | Vin>200Vac |
| Vin>200Vdc | |||
| 输出整定电压 | 53.3～53.7 | Vdc | 25℃,110Vac/220Vac/240Vdc/336Vdc额定输入，半载输出条件下测试。 |
| 噪声+纹波（峰峰值） | ≤500 | mV | 温度0~65℃，90VAC≤Vin≤264VAC，192VDC≤Vin≤400VDC。 |
| ≤750 | 温度-5~0℃，90VAC≤Vin≤264VAC，192VDC≤Vin≤400VDC。 | ||
| ≤1000 | 264VAC< Vin≤290VAC。 | ||
| 输出效率 | ≥94 | % | 70%~100%负载，230VAC/240VDC/336VDC输入；常温25℃ 测试 |
| ≥95.5 | % | 40%~70%负载，230VAC/240VDC/336VDC输入；常温25℃ 测试 | |
| 稳压精度 | ≤±3 | % | 全电压输入范围，全负载输出范围，全温度范围条件下测试。 |
| 源调整率 | ≤±1 | % | 额定电流输出，全电压范围变化 |
| 负载调整率 | ≤±2 | % | 110Vac/220Vac/240Vdc/336Vdc额定输入；全温度范围 |
